FTXL-JV/RXL-M õhk-õhk soojuspump (Optimized Heating III)

Optimized Heating III – 2014 aasta sügisel ilmunud ning veelgi efektiivsem tootesari

Daikini Optimeeritud Küte III (ingl. keeles Optimized Heating III) tootesarja iseloomustavad vabalt rippuva soojusvaheti kontseptsiooniga välisosad, mis on oma tehnoloogilise lahenduse poolest sarnased juba aastaid kasutusel Daikin Altherma õhk-vesi välisosadega. FTXL-JV/RXL-M on selle sarja teine toode, mis on väiksemate siseosa gabariitide poolest hästi sobilik uksepealseks paigalduseks.

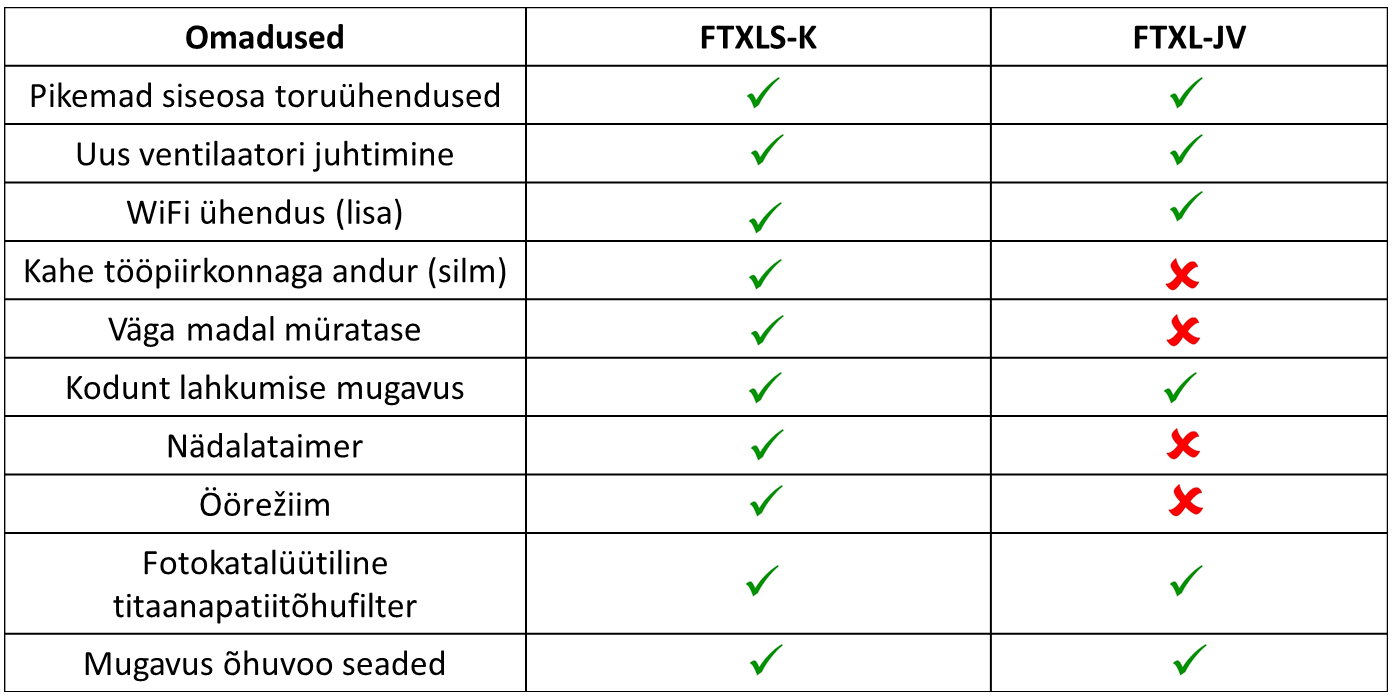

Erinevused FTXLS-K sarjast:

erinevused_FTXLSK_FTXLJV

Maksimaalne küttevõimsus -15°C välistemperatuuril 3.8 kW, vähendatud seadme mõõtude juures.

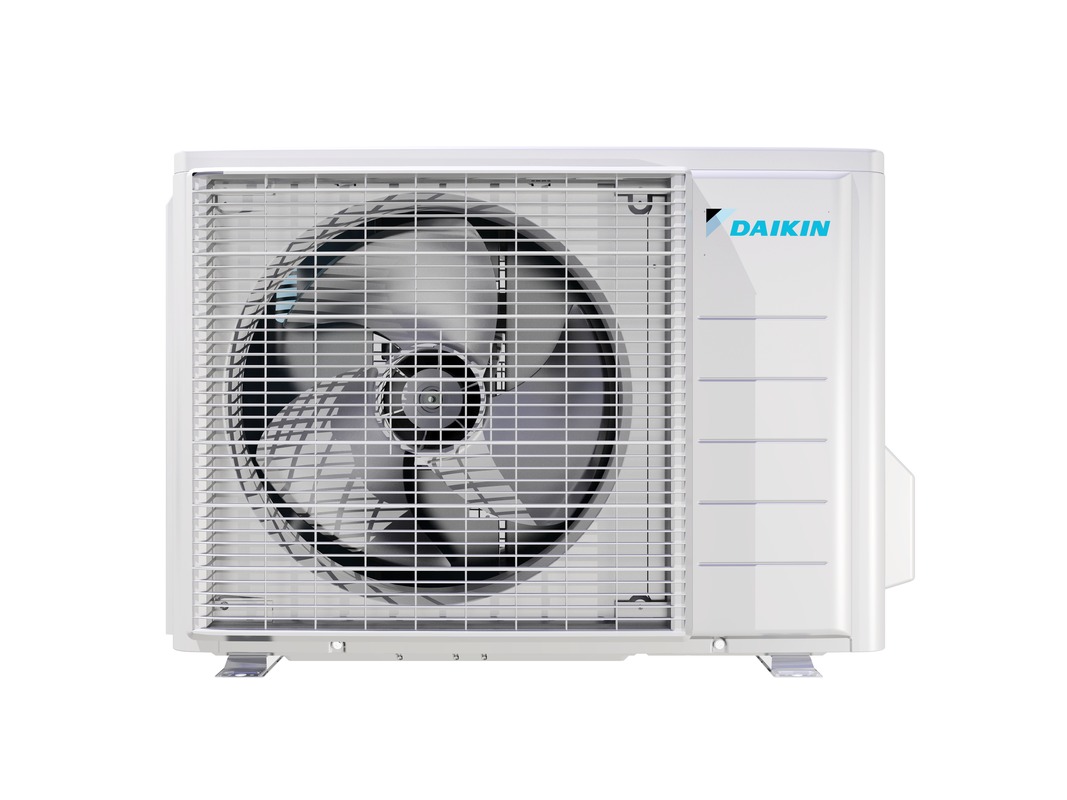

RXL-M välisosade tooteomadused:

Täiustatud sulatus tänu vabalt rippuva soojusvaheti tehnoloogiale;
Kõrge kütte energiatõhusus SCOP = A+;
Inverter kompressori vähendatud minimaalne võimsus väldib on/off tsükleid;
Madal müratase;

Vabalt rippuv soojusvaheti

Soojusvaheti all puudub põhjaplaat. See võimaldab sulatusveel vabalt ära joosta ja jää tekkimine seadmepõhja on välistatud – hoides ära jääst tingitud ventilaatori ja soojusvaheti kahjustused ning halvast soojusvahetusest tekkiva võimsuskao.

RXLS-M_bottom+description

Vabalt rippuva soojusvaheti plussid:

Pole põhjasoojenduskaablit (puudub vajadus);
Madalamad jooksvad kulud;
Jää kogunemist välisossa ei teki;

unikaalne_tehnoloogia

Täiustatud sulatusloogika

Täiustatud sulatusloogika vähendab sulatamise sagedust ja aega, andes suurema integreeritud küttevõimsuse.

SCOP andmete avaldamine külma kliima kohta

2013 aasta algusest kehtima hakanud uus “Ökodisaini ja energiamärgistuse” direktiiv (ErP) on toonud mitmeid muudatusi õhksoojuspumpade andmete esitamisel. Kasutusele on võetud uued sesoonsed tõhususnäitajad ning uus energiamärgistus. SCOP andmete võrdlemisel on oluline jälgida millise temperatuurivahemiku kohta need esitatud on: (average – paras, keskmine, warmer – kuum, colder – külm). Kui enamus soojuspumbatootjad näitavad SCOP väärtust ainult keskmistes tingimustes (average), siis Daikin näitab lisaks keskmistele kliimatingimustele andmeid ka külma (cold) kliima kohta, mis annab Skandinaavia ning Baltimaade kasutajatele palju parema ülevaate seadme tööst ning eeldatavatest ekspluatatsioonikuludest.

SCOP_cold

Madal müratase ning uus väljapuhke rest

Uus väljapuhke rest vähendab võrinat madalatel temperatuuridel. Välisosa müra võimsus on 61 dBA (mitte segi ajada helirõhuga, mis on 45~49 dBA).

rxls-m_f

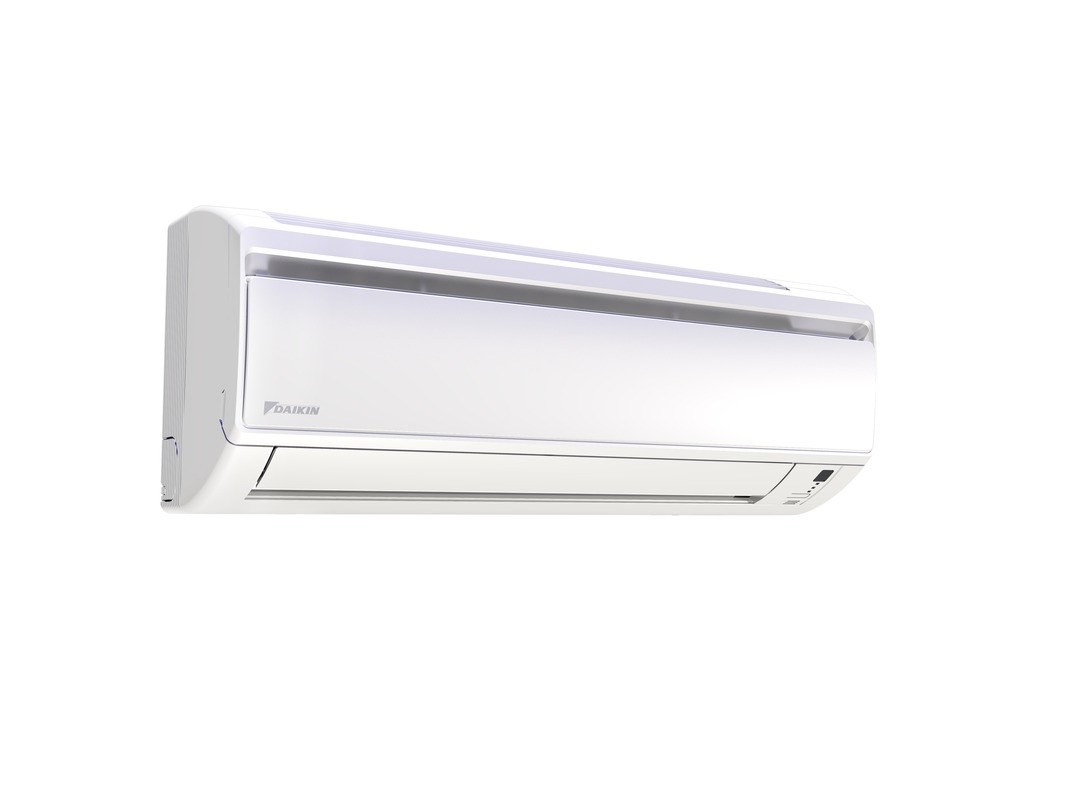

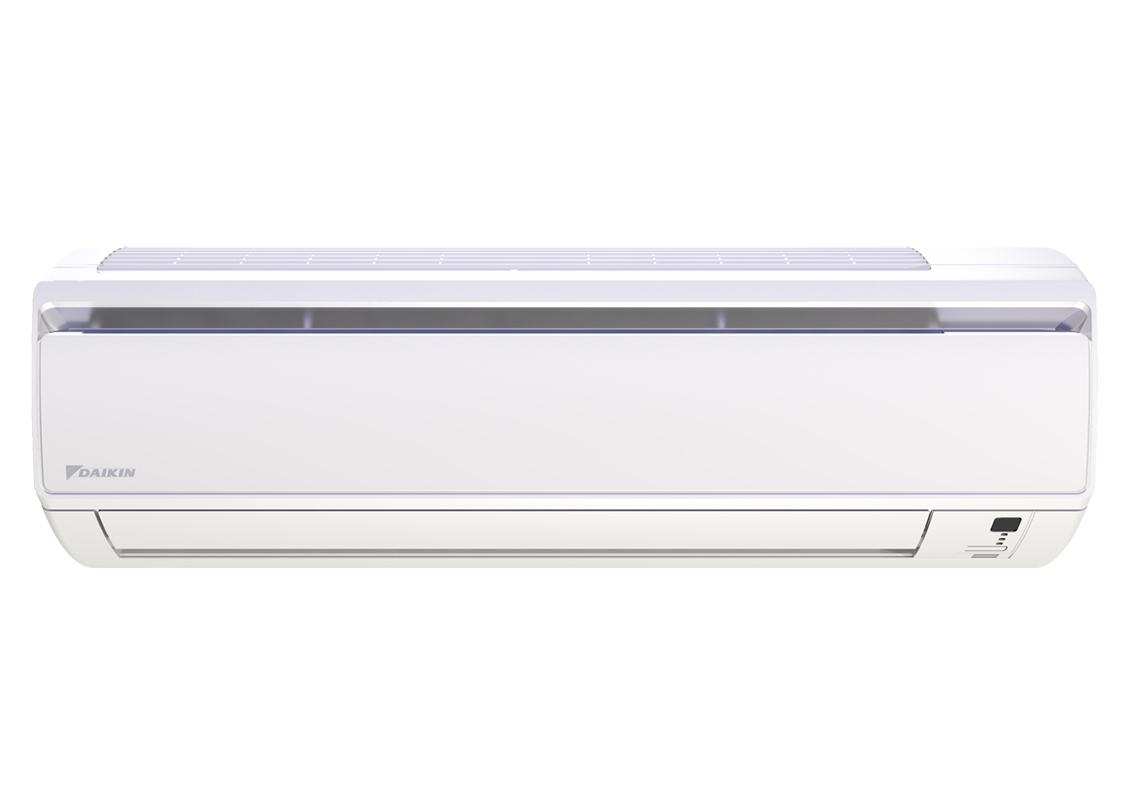

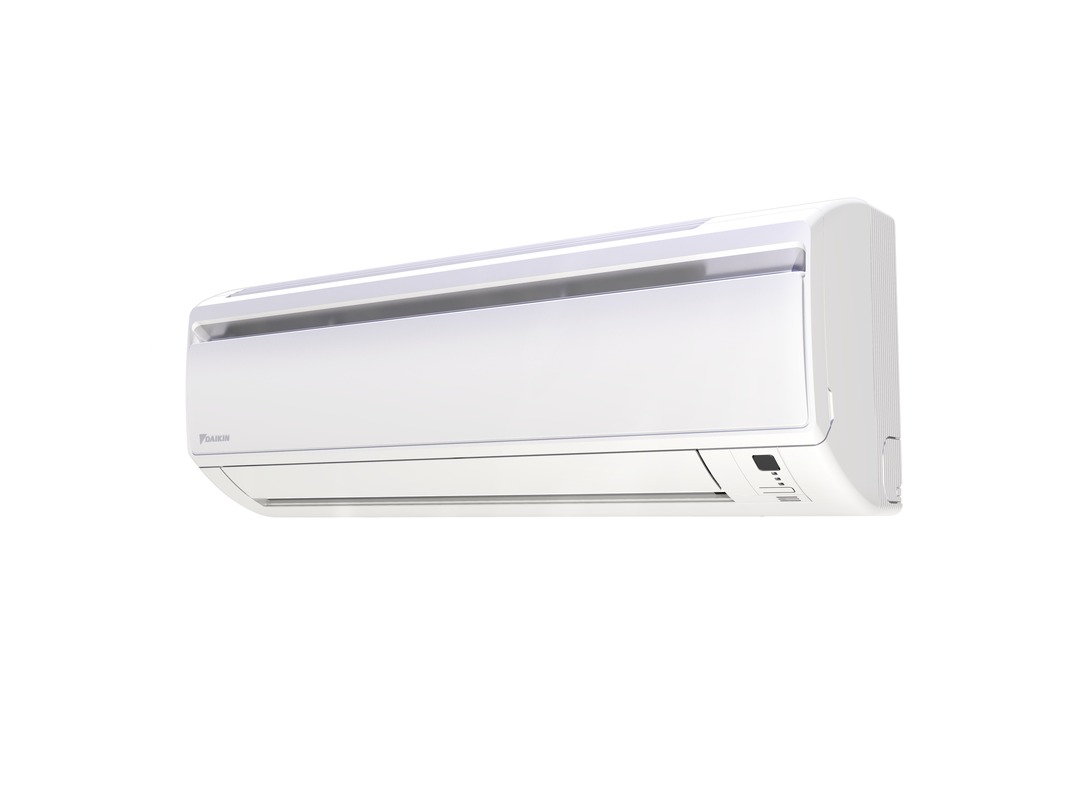

FTXL-JV siseosade tooteomadused:

Pikemad siseosa toruühendused;
Uus ventilaatori juhtimine;
WiFi ühenduse võimalus;
Kodunt lahkumise mugavus;
Väikesed mõõtmed: ideaalne renoveerimis projektides (uksepealseks paigalduseks);
Fotokatalüütiline titaanapatiitõhufilter;
Mugavusrežiim – õhuvoogu kontroll seaded;

Pikemad siseosa toruühendused

Et tulla toime põhjamaade paksudest välisseintest läbiminekuga siseosa standard külmatorude ühenduskoht on pikendatud 35cm’lt 50cm’le.

pikemad_torud

Siseosa ventilaatori juhtimine

Pärast soovitud temperatuuri saavutamist töötab ventilaator edasi vaiksetel pööretel, temperatuuri täpsemaks mõõtmiseks suurendades sisekliima mugavust. Seda funktsiooni on eriti mugav kasutada paralleelselt ahju- või kaminküttega.

WLAN ühendus – Online controller (Lisa)

Võimaldab kasutajal juhtida seadet läbi allalaaditava Daikin rakenduse (Daikin app)
Suurem mugavus
Saadaval IOS ja Android op. süsteemile

online_control

Kodunt lahkumise funktsioon annab kasutajale suurema paindlikkuse (+10°C kuni 15°C valvereziim)

“Leave” (äraoleku) temperatuur on vabalt valitav suurema kokkuhoiu ja mugavuse saavutamiseks;
Kütterežiimi seadepunkt ulatub 10°C kuni 32°C

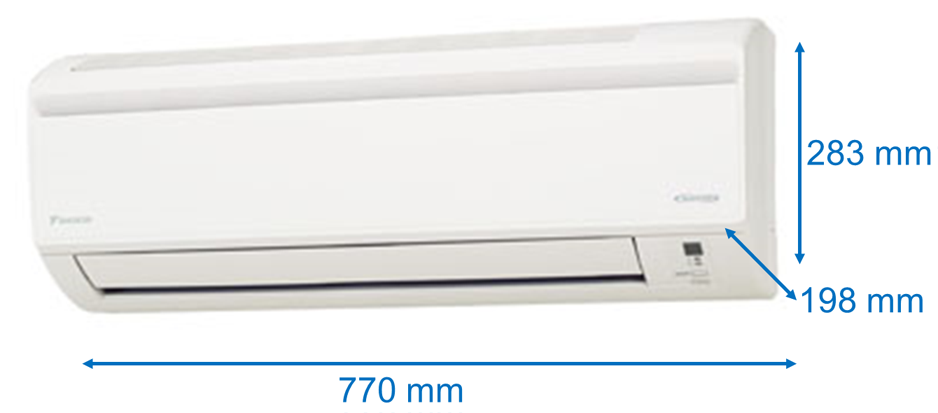

Väiksed mõõtmed: ideaalne renoveerimisprojektides kasutamiseks (uksepealseks paigalduseks)

ftxjv_siseosa_mootmed

Täiuslik mugavus tänu erinevatele õhuvoo seadetele

Vertikaalne auto swing

Tagab ühtlase temperatuuri jaotuse kogu ruumi ulatuses

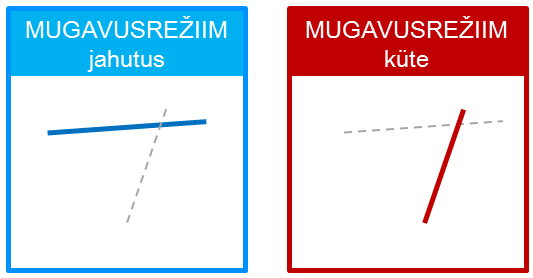

Mugavusrežiim

Ei tekita tuuletõmbust
Jahutusrežiimis asetseb õhulaba peaaegu horisontaalselt, vältimaks külma õhu puhumist inimeste peale
Kütterežiimis suunab õhulaba õhuvoolu alla, et puhuda kuum õhk otse põrandale

Võimsusrežiim

Saavutab koju saabudes kiiresti soovitud seadepunkti
Aktiveerib maks. õhuvoolu 20 minutiks, et jahutada või kütta nii kiirelt kui võimalik
20 min möödudes taastub algrežiim

FTXL-JV / RXL-M

				FTXL25J2V1B / RXL25M2V1B	FTXL35J2V1B / RXL35M2V1B
Jahutusvõimsus	Min		kW	1.2	1.3
	Max		kW	3.4	3.8
Küttevõimsus	Min		kW	1.1	1.2
	Max		kW	5.5	6.0
Nimikasutegur	Energiatõhususe suhtarv			3.12	3.07
	COP			4.43	4.21
	Aastane energiatarve		kWh	400.5	570
	Energiamärgis	Jahutus		B	B
		Küte		A	A
Hooajaline kasutegur (vastavalt standardile EN14825)	Jahutamine	Energiamärgis		A+	A+
		Pdesign	kW	2.50	3.50
		SEER		6.01	5.87
		Aastane energiakulu	kWh	146	209
	Kütmine (keskmine kliima)	Energiamärgis		A+	A+
		Pdesign	kW	2.50	3.00
		SCOP		4.37	4.21
		Aastane energiakulu	kWh	793	998
Torustikuühendused	Vedelik	OD	mm	6.35	6.35
	Gaas	OD	mm	9.5	9.5
	Tühjendus	OD	mm	18	18
Märkused				Minimaalse nimikütteväärtuse jaoks on sisepaigaldise ventilaator seadistatud astmele SL	Minimaalse nimikütteväärtuse jaoks on sisepaigaldise ventilaator seadistatud astmele SL
				220V	220V
				230 V	230 V
				240V	240V
				EER/COP vastavalt Eurovent 2012-le, kasutamiseks ainult väljaspool EL-i	EER/COP vastavalt Eurovent 2012-le, kasutamiseks ainult väljaspool EL-i
				Nimikasutegur: jahutus 35°/27° nominaalkoormusel, küte 7°/20° nominaalkoormusel	Nimikasutegur: jahutus 35°/27° nominaalkoormusel, küte 7°/20° nominaalkoormusel

FTXL-JV

					FTXL25J2V1B	FTXL35J2V1B
Korpus	Värvus				Valge	Valge
Mõõtmed	Seade	Kõrgus		mm	283	283
		Laius		mm	770	770
		Sügavus		mm	198	198
Kaal	Seade			kg	8	8
Ventilaator	Õhu vooluhulk	Jahutus	kiire	m³/min	9.3	9.3
			Nom	m³/min	7.7	7.7
			aeglane	m³/min	6.1	6.1
			Vaikne töö	m³/min	4.9	4.9
		Küte	kiire	m³/min	10.1	10.1
			Nom	m³/min	8.4	8.4
			aeglane	m³/min	6.7	6.7
			Vaikne töö	m³/min	5.7	5.7
Helivõimsustase	Jahutamine			dBA	57	57
	Soojendamine			dBA	57	57
Mürarõhutase	Jahutus	kiire		dBA	41	41
		Nom		dBA	34	34
		aeglane		dBA	27	27
		Vaikne töö		dBA	23	23
	Soojendamine	kiire		dBA	41	41
		Nom		dBA	35	35
		aeglane		dBA	29	29
		Vaikne töö		dBA	26	26
Torustikuühendused	Vedelik	OD		mm	6.35	6.35
	Gaas	OD		mm	9.5	9.5
	Tühjendus				18	18
Standardsed lisatarvikud	Üksus				Paigaldusjuhend	Paigaldusjuhend
	Kogus				1	1
	Üksus				Kasutusjuhend	Kasutusjuhend
	Kogus				1	1
	Üksus				Infrapunaühendusega kaugjuhtimispult	Infrapunaühendusega kaugjuhtimispult
	Kogus				1	1
	Üksus				Akud	Akud
	Kogus				2	2
	Üksus				Kaugjuhtimispuldi hoidik	Kaugjuhtimispuldi hoidik
	Kogus				1	1
	Üksus				Paigaldusplaat	Paigaldusplaat
	Kogus				1	1
	Üksus				Titaanapatiidist fotokatalüütiline õhupuhastusfilter	Titaanapatiidist fotokatalüütiline õhupuhastusfilter
	Kogus				2	2
	Üksus				Siseseadme kinnituskruvid	Siseseadme kinnituskruvid
	Kogus				2	2
Elektritoide	Nimetus				V1	V1
	Faas				1~	1~
	Sagedus			Hz	50	50
	Pinge			V	220-240	220-240
Märkused					Multi-süsteemi välisseadmega ühendamisel vaadake multi-süsteemi välisseadme tehnilisi andmeid.	Multi-süsteemi välisseadmega ühendamisel vaadake multi-süsteemi välisseadme tehnilisi andmeid.
					220V	220V
					230 V	230 V
					240V	240V

RXL-M

					RXL25M2V1B	RXL35M2V1B
Mõõtmed	Seade	Kõrgus		mm	550	550
		Laius		mm	858	858
		Sügavus		mm	330	330
Kaal	Seade			kg	40	40
Ventilaator	Õhu vooluhulk	Jahutamine	Ülimadal	m³/min	30.6	30.6
			Ülimadal	cfm	1,080	1,080
		Soojendamine	Ülimadal	m³/min	27.2	27.2
			Ülimadal	cfm	960	960
Kompressor	Tüüp				Hermeetiline pöördkompressor	Hermeetiline pöördkompressor
Töövahemik	Jahutus	Keskkond	Min	°CDB	-10	-10
			Max	°CDB	46	46
	Küte	Keskkond	Min	°CWB	-25	-25
			Max	°CWB	18	18
Helivõimsustase	Jahutamine			dBA	61	61
	Soojendamine			dBA	61	61
Mürarõhutase	Jahutus	kiire		dBA	48	48
		aeglane		dBA	44	44
	Küte	kiire		dBA	49	49
		aeglane		dBA	45	45
Jahutusaine	Tüüp				R-410A	R-410A
Torustikuühendused	Jahutusaine lisatäide			kg/m	0,02 (torustikule, mille pikkus ületab 10 m)	0,02 (torustikule, mille pikkus ületab 10 m)
	Kõrguste vahe	IU – IU	Max	m	12	12
Standardsed lisatarvikud	Üksus				Tühjendusava kork	Tühjendusava kork
	Kogus				1	1
	Üksus				Paigaldusjuhend	Paigaldusjuhend
	Kogus				1	1
Elektritoide	Faas				1~	1~
	Sagedus			Hz	50	50
	Pinge			V	220-240	220-240
Märkused					220V	220V
					230 V	230 V
					240V	240V
